KCW-G14 Serie anschweißbare wassergeschützte Vollbrücken-DMS
Bestellung auf Anfrage
Diese Produkte werden bei ZSE angefragt. Unsere Mitarbeiter werden sich so schnell wie möglich mit einem Angebot bei Ihnen melden.
Bestellung auf Anfrage
Dieses Produkt wird auf Anfrage bestellt!
Eine Eintragung bei myZSE bietet Ihnen die Möglichkeit dieses Produkt direkt zu bestellen.

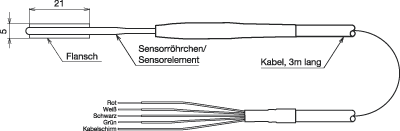

Dehnungsaufnehmer der KCW-G14 Serie, ausgeführt als 350 Ohm DMS Vollbrücke, in hermetisch dicht gekapselter anschweißbarer Ausführung.
Ermöglicht sehr schnelle und sichere Installationen
- der DMS Sensor ist hermetisch dicht gekapselt somit erübrigen sich die sonst erforderlichen Arbeitsgänge zur Gewährleistung einer wasserdichten und feuchtigkeitsfesten Versiegelung.
- das integrierte 4-polige abgeschirmte Kabel erübrigt eine Kabelapplikation
- das Punktschweißen anstelle Beklebung vereinfacht die Sensorinstallation und gewährleistet eine außerordentliche feste und sicher Verbindung
Kein Bedarf mehr an einer zusätzlichen Brückenergänzung
- durch die Ausführung in Vollbrücke, kann der DMS Sensor direkt an einen Messinstrument angeschlossen werden.
Hoher k-Faktor
- der K-Faktor ist mit 4,3 doppelt so groß wie bei der KCW-G10 Serie.
Applikationsbeispiele:
- Materialspannungsmessungen an Stahlkonstruktionen.
- Bauüberwachung
- Brückenkonstruktionsüberwachung
- Schwermaschinenbau
- Gleisanlagenüberwachung
- Fahrzeugbau
- Schiffbau
- Flugzeugbau
Spezifikationen
- Temperaturkompensierter Bereich
-
10 –
90
°C
- Gitterform
-
G10
- Sicherer Temperaturbereich
-
-20 –
100
°C
- k-Faktor
-
- Installationsmethode
-
Punktschweißung am Flansch
- Standardmäßig thermisch angepasst an ferritischen Stahl
-
11 x 10-6/ K
- Temperaturinduzierte Scheindehnung
-
+/-1.8 x 10-6
- Ausgangswiderstand
-
350 Ohm +/-10%
- Materialien Widerstandselement
-
Inconel 600 (Abmessung 5 x 22 mm)
- Trägermaterial
-
SUS 304
- Eingangswiderstand
-
350 Ohm +/-10%
- Kabel
-
Clorophene isoliertes 4 -poliges abgeschirmtes 3 m langes Kabel (Sonderlängen bis 30 m sind lieferbar)
Für Ihre Suche wurden keine Ergebnisse gefunden.
KCW-5-350-G14S-11
- Träger
-
21x
5
mm
- Gitter
-
5x
mm
Anfrage
S
Kyowa Electronic Instruments
KYOWA ELECTRONIC INSTRUMENTS CO., LTD. ist ein japanisches Unternehmen, das bereits seit 1951 alle Kernelemente der industriellen Dehnungsmesstechnik abdeckt.
