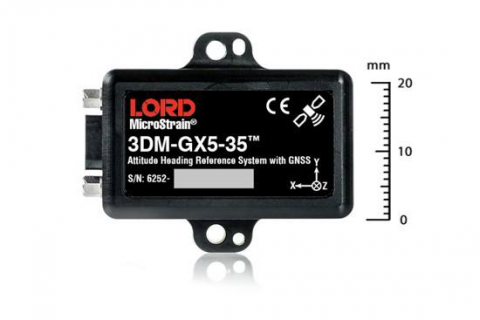

3DM-GX5-35 – Kompaktes Navigationssystem mit GNSS und AHRS
Bestellung auf Anfrage
Diese Produkte werden bei ZSE angefragt. Unsere Mitarbeiter werden sich so schnell wie möglich mit einem Angebot bei Ihnen melden.
Bestellung auf Anfrage
Dieses Produkt wird auf Anfrage bestellt! Eine Eintragung bei myZSE bietet Ihnen die Möglichkeit dieses Produkt direkt zu bestellen.
The LORD Sensing 3DM-GX5 family of high-performance, industrial-grade inertial sensors provides a wide range of triaxial inertial measurements and computed attitude and navigation solutions.
In all models, the Inertial Measurement Unit (IMU) includes direct measurement of acceleration and angular rate. The computed outputs vary between models and can include pitch, roll, yaw, a complete attitude and heading reference solution (AHRS), or a complete position, velocity and attitude solution (PVA), as well as integrated GNSS outputs. All sensors are fully temperature-compensated and calibrated over the operating temperature. The use of Micro-Electro-Mechanical System (MEMS) technology allows for highly accurate, small, light-weight devices.
The LORD Sensing MIP Monitor software can be used for device configuration, live data monitoring, and recording. Alternatively, the MIP Data Communications Protocol is available for development of custom interfaces and easy OEM integration.
Product Highlights:
High-performance integrated multi-constellation GNSS receiver and advanced MEMS sensor technology provide direct inertial measurements, and computed attitude and heading outputs in a small package
Triaxial accelerometer, gyroscope, magnetometer, temperature sensors, and a pressure altimeter achieve the optimal combination of measurement qualities
Economical combination of AHRS and GNSS outputs for use in customer supplied Kalman Filters
Spezifikationen
Messbereich
500
kN
integrated-sensors
I
Datenausgaben
Inertial Measurement Unit (IMU) outputs: acceleration, angular rate, magnetic field, ambient pressure, Delta-theta, Delta-velocity COMPUTED OUTPUTS Complementary Filter (CF): attitude estimates (in Euler angles, quaternion, orientation matrix) stabilized, north and up vectors, GNSS correlation timestamp Global Navigation Satellite System outputs (GNSS): LLH position, ECEF position and velocity, NED velocity, UTC time, GNSS time, SV. GNSS protocol access mode available.
3DM-GX5-35-RS232/USB-M Attitude Heading Reference System (AHRS) with internal GNSS receiver, +/- 8G accelerometers and +/- 300 degree per second gyros. RS232 and USB output. Includes one-foot long non-magnetic antenna lead.
Funktionen: - Arbeitet synchron mit allen DEWESoft Datenquellen - COM Port und BaudRate einstellbar, (nicht relevant für USB) - Lesen der Firmware Version, Modell und Seriennummer sowie der Sensorbereiche - Messen aller Datenströme und Flags des MIP Protokolls - Einstellen der Ausgaberate im Channel-Setup - Darstellung in Grad oder rad wählbar - Nullen in Einbaulage - DEWESoft™ Soft-Synchronisation
Parker ist der weltweit führende Anbieter von Antriebs- und Steuerungstechnologien. Wir lösen die anspruchsvollsten technischen Probleme der Welt, beliefern eine Vielzahl von Märkten mit branchenführenden Trägheitssensoren und bieten ein außergewöhnliches Kundenerlebnis über alle Kanäle hinweg. Mit unserem unübertroffenen Engagement für Innovation haben wir uns verpflichtet, Lösungen anzubieten, die das Leben heute einfacher machen und gleichzeitig auf die Herausforderungen von morgen vorbereiten.
