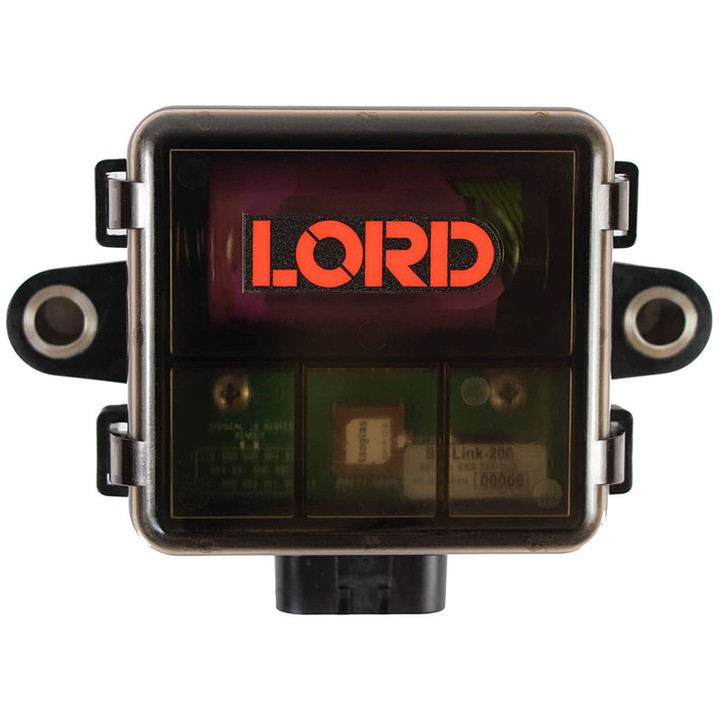

Das SG-Link-200 ist ein drahtloses 3-Kanal Sensormodul mit robustem, wetterfestem Gehäuse. Es bietet eine maximale Abtastung der drei differentiellen Eingänge von 1kHz mit 24 Bit Auflösung zur präzisen Messung einer Vielzahl von Sensortypen, darunter z.B. Dehnungsmessstreifen, Lastmesszellen, Druck- und Beschleunigungssensoren. Neben der lückenlosen online Datenübertragung beherscht das Modul auch die ereignisgesteuerte Messung sowie einen Burst-Sampling-Mode, kann aber auch offline als Datenlogger mit Speicher für max. 8 Mio. Datenpunkte verwendet werden. Auf der Empfängerseite stehen verschieden Base-Stations mit Ethernet, USB, RS-232 sowie CAN Schnittstelle zur Auswahl. Auch eine Anbindung an die SensorCloud ist möglich.
Die drahtlosen Sensornetze von Lord sind schnell einsatzbereit und bieten einen zuverlässigen, verlustfreien Datendurchsatz. Diese Netzwerke arbeiten nachweislich in anspruchsvollen Branchen, in denen eine zuverlässige Datenerfassung entscheidend ist.
Eingänge:
- 3 differentielle analog Eingänge
- Interner Temperatursensor (-40°C bis 85°C)
- 1,5 oder 2,5 V Sensorversorgung
- Programmierbare Verstärkung (1x bis 128x)
- Programmierbare Tief-Pass-Filter
- Hochauflösende 24 Bit Daten
- Low-Noise 1 µV p-p
- Kompatibel mit 120, 350 und 1kOhm DMS - Vollbrücke
- Optionale 1/4 oder 1/2 Brückenergänzung
- Remote-Kalibrierung mit Shunt-Widerstand an Bord
Besonderheiten:
- Bis zu 1014 Hz kontinuierliche Abtastrate
- Kontinuierlicher, periodischer oder ereignisgesteuerter Betrieb
- Sendet skalierte Rohdaten und/oder berechnete Parameter wie z.B. Mittelwert, RMS, Peak-Peak
- LXRS & LXRS+ Protokoll ermöglicht verlustfreie Übertragung,
skalierbare Netzwerkgröße und
Knoten-Synchronisation von ± 50 µs - Datenlogger mit bis zu 8 Millionen Datenpunkten
- Drahtlose Reichweite bis zu 1 km
- Kontinuierliche oder gepulste Sensorversorgung für den Betrieb mit geringem Stromverbrauch,
gut geeignet für batteriebetriebene Anwendungen - Spannungsversorgung:
3,6 V Lithium D-Zelle oder 1,5 V Alkaline D-Zelle
sowie externe Spannung: 4 - 36 VDC
Gehäuse:
- Abmessungen: 76,2 x 127 x 55,9 mm
- Wetterfest: IP68
- Schock: max: 1000g/1.5ms
- ESD: 4kV
- Montage mit 2 x M8 Schrauben mit Edelstahl Hülsen in den Bohrungen
oder 3M VHB 4941 Hochleistungs-Klebebänder - Betriebstemperatur: -40 bis +85 °C
- Integrierter Halter für D-Zellen
- Günstiger AMPSEAL 14-Pin Stecker mit 1,3 mm Kontakten
