PSM-AB – Miniatur-Druckaufnehmer
(100 – 200 kPa)
Bestellung auf Anfrage
Diese Produkte werden bei ZSE angefragt. Unsere Mitarbeiter werden sich so schnell wie möglich mit einem Angebot bei Ihnen melden.
Bestellung auf Anfrage
Dieses Produkt wird auf Anfrage bestellt!
Eine Eintragung bei myZSE bietet Ihnen die Möglichkeit dieses Produkt direkt zu bestellen.

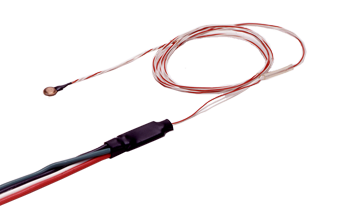

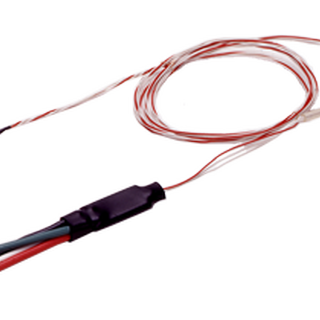

PSM-AB series is KYOWA's smallest pressure transducers made by forming the strain gage on the diaphragm through our unique integrating technology. The transducer is a 1-gage 3-wire system while the full bridge is configured with the bridge adapter. Installation is made with adhesive. Developed mainly for gas pressure measurement, the PSM-AB series enables measurement of pressure distribution at higher density than conventional.
Features:
- Rated Capacity: 100 & 200 kPa
- Safe Temperature Range: -20 to 70°C
- Ultra-small
- Rugged fluoroplastic coated cable
- Bridge adapter provided as standard
Spezifikationen
Leistung
- Nichtlinearität
-
+/-1 % RO
- Hysterese
-
+/-1 % RO
Umgebungseigenschaften
- Sicherer Temperaturbereich
-
-20 – 70 °C
- Temperaturkompensierter Bereich
-
0 – 50 °C
- Temperatureinfluss auf den Ausgang
-
+/-0.3 %/°C
Elektrische Eigenschaften
- Sichere Versorgungsspannung
- 5 V
- Empfohlene Versorgungsspannung
-
1 – 2 VI
- Eingangswiderstand
-
350 Ohm +/-1 %
- Ausgangswiderstand
-
350 Ohm +/-1 %
- Kabel
-
Sensor side: 3-conductor fluoroplastic coated cable, 0.25 mm diameter by 50 cm long; measuring instrument side: 4-conductor vinyl coated cable, 1.3 mm diameter by 15 cm long, bared at the tip ( Shield wire is not connected to the case.)
Mechanische Eigenschaften
- Sichere Überlastung
- 150 %
- Schutzart
-
IP61 (IEC 60529, excluding bridge adapters)
- Spezialklebstoff
-
RC-19 I
- Bemerkungen
-
Bridge adapter, attached standard
Für Ihre Suche wurden keine Ergebnisse gefunden.
PSM-1KAB
- Messbereich
-
100 kPa
- Nennausgangsspannung
-
0.275 mV/VI
- Temperatureinfluss auf den Nullpunkt
-
+/-1 % RO/ºC
- Eigenfrequenz
-
3 kHz
Anfrage
S
PSM-2KAB
- Messbereich
-
200 kPa
- Nennausgangsspannung
-
0.38 mV/VI
- Temperatureinfluss auf den Nullpunkt
-
+/-0.5 % RO/ºC
- Eigenfrequenz
-
3 kHz
Anfrage
S
Kyowa Electronic Instruments
KYOWA ELECTRONIC INSTRUMENTS CO., LTD. ist ein japanisches Unternehmen, das bereits seit 1951 alle Kernelemente der industriellen Dehnungsmesstechnik abdeckt.
